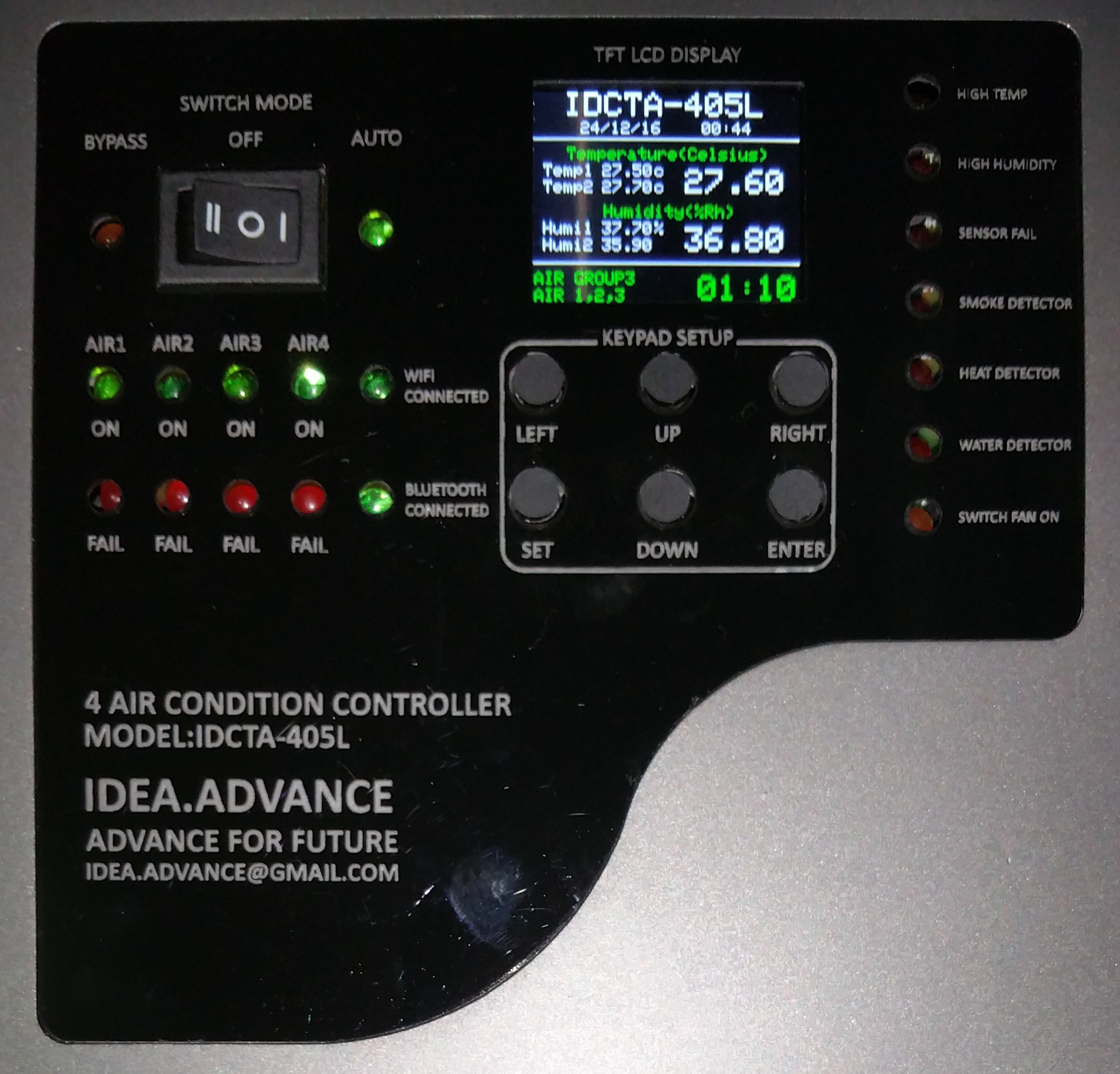

4 AIR CONDITION CONTROLLER / เครื่องควบคุมเครื่องปรับอากาศ (รวม Temp&Humid Sensor 2ตัว)

***ดาวน์โหลด คู่มือการใช้งาน (PDF) คลิ๊ก

https://www.facebook.com/ControlAirconditionner/

1. คุณสมบัติ

     1.1 แรงดันอินพุทของเครื่องควบคุม 220VAC 50Hz (+/- 10%)

     1.2 ใช้ไมโครคอนโทรลเลอร์เป็นอุปกรณ์ประมวลผลให้ความเที่ยงตรงแม่นยำสูง

     1.3 สามารถควบคุมเครื่องปรับอากาศ ขนาดกลาง - ขนาดใหญ่ ชนิดแยกส่วน 220V 1 หรือ 3 Phase ขนาด 18000-64000 BTU จำนวน 2-4 เครื่อง ซึ่งเอาท์พุทของเครื่องควบคุมจะจ่ายกระแสไฟฟ้าให้กับ FCU เท่านั้น ส่วนกำลังงานที่จ่ายให้ CDU จะถูกส่งผ่านแม็กเนติกคอนแทคเตอร์ที่อยู่ภายใน CDU และผู้ใช้งานสามารถเลือกตั้งค่าการใช้งานได้เอง ว่าต้องการใช้งานเครื่องปรับอากาศ 2 เครื่อง, 3 เครื่อง, 4 เครื่อง

     1.4 มีสวิทช์ AUTO/OFF/BYPASS สำหรับเลือกโหมดการควบคุมเครื่องปรับอากาศ

     1.5 มีจอแสดงผลแบบ TFT LCD เพื่อแสดงค่าอุณหภูมิห้อง / เวลาการสลับกันทำงานของเครื่องปรับอากาศ

/ การตั้งค่าการทำงานของเครื่อง และแสดงผลการเกิด ALARM ต่างๆ

     1.6 มี LED INDICATOR ที่หน้าตู้เพื่อแสดงสถานการณ์ทำงานของเครื่องเมื่อเกิดความผิดปกติขึ้นในระบบ

     1.7 มี KEYPAD SWITCH สำหรับตั้งค่าเวลาและค่าสำหรับควบคุมการทำงานต่างๆ

     1.8 มีระบบตรวจสอบ HIGH TEMP เพื่อสั่งให้เครื่องปรับอากาศทำงานเพิ่มโดยอัตโนมัติ เมื่ออุณหภูมิห้องสูงเกินกว่าค่า HIGH TEMP ที่ตั้งไว้

     1.9 มีระบบตรวจสอบ LOW TEMP เพื่อสั่งให้เครื่องปรับอากาศหยุดทำงาน เมื่ออุณหภูมิห้องต่ำกว่าค่า

 LOW TEMP ที่ตั้งไว้

     1.10 มีระบบตรวจสอบ HIGH HUMIDITY เพื่อสั่งให้เครื่องปรับอากาศทำงานเพิ่มโดยอัตโนมัติ เมื่อความ

ชื้นสูงเกินกว่า HIGH HUMIDITY ที่ตั้งไว้

     1.11 มีระบบ REAL TIME CLOCK เพื่อใช้เป็นฐานเวลาของระบบ

     1.12 มีระบบ OVERLAP TIME เพื่อสั่งให้เครื่องปรับอากาศที่พักอยู่ทำงานขึ้นมาก่อนจะถึงเวลาที่เครื่องควบคุมสั่งให้สลับการทำงานของเครื่องปรับอากาศ

     1.13 มีหน้าสัมผัสรีเลย์ 7 ช่อง AIR FAIL / HIGH TEMP / HIGH HUMIDITY / TEMP ERROR /

FIRE ALARM / WATER DETECT / AUX โดยมีพิกัดของหน้าสัมผัสคือ 30VDC-1A, 120VAC-0.5A

     1.14 มีหน้าสัมผัสรีเลย์เพื่อใช้เป็นสวิทช์สั่งเปิดปิดพัดลม เพื่อช่วยระบายอากาศเมื่อเครื่องปรับอากาศเสีย

ทั้งหมด โดยมีพิกัดหน้าสัมผัสคือ 250VAC-2A หรือสามารถเปิด/ปิดโหลดได้ 500W

     1.15 มีภาครับ CONTACT INPUT จาก OVERLOAD ของ CDU เพื่อตรวจสอบสถานะ AIR FAIL

     1.16 มีวงจรตรวจสอบไฟ AC ที่จ่ายให้กับเครื่องปรับอากาศทั้ง 4 เครื่อง เพื่อตรวจสอบสถานะ AIR FAIL

     1.17 มีภาครับ CONTACT INPUT จากตู้ไฟร์อลาม เพื่อสั่งให้เครื่องปรับอากาศหยุดทำงาน หรือสามารถ

ต่อกับตัว SMOKE DETECTOR และ HEAT DETECTOR ชนิด 12V 4 สาย ยี่ห้อ CEMEN รุ่น S-314, S-319
